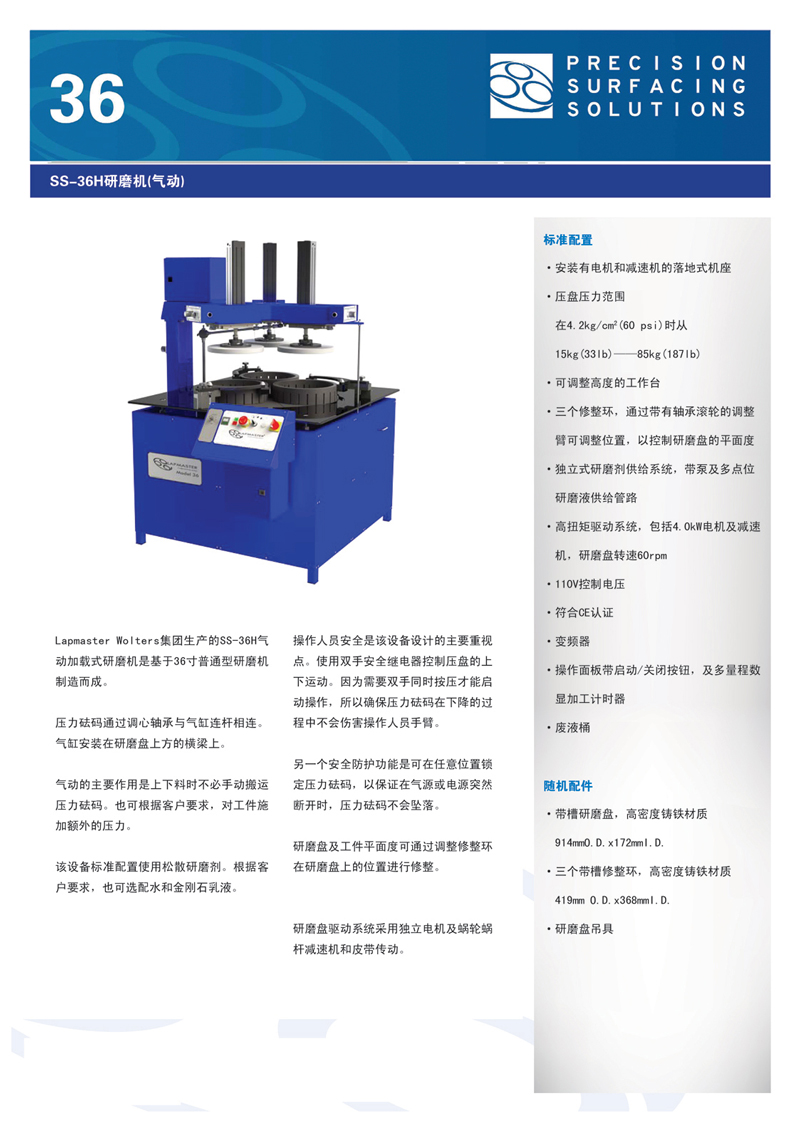

LapmasterWoIters集团生产的SS-36H气动加载式研磨机是基于36寸普通型研磨机制造而成。
压力砝码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方的横梁上。
气动的主要作用是上下料时不必手动搬运压力砝码。也可根据客户要求，对工件施加额外的压力。
该设备标准配置使用松散研磨剂。根据客户要求，也可选配水和金刚石乳液。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压盘的上下运动。因为需要双手同时按压才能启动操作，所以确保压力砝码在下降的过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力砝码，以保证在气源或电源突然断开时，压力砝码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
·安装有电机和减速机的落地式机座
·压盘压力范围
在4.2kg/cm²（60psi）时从15kg(331b)——85kg(1871b)
·可调整高度的工作台
·三个修整环，通过带有轴承滚轮的调整 臂可调整位置，以控制研磨盘的平面度
·独立式研磨剂供给系统，带泵及多点位 研磨液供给管路
·高扭矩驱动系统，包括4.0kW电机及减速 机，研磨盘转速60rpm
·110V 控制电压
·符合CE认证
·变频器
·操作面板带启动/关闭按钮，及多量程数显加工计时器
·废液桶
随机配件
·带槽研磨盘，高密度铸铁材质914mm0.D.x172mml.D.
·三个带槽修整环，高密度铸铁材质419mm 0.D.x368mml.D.
·研磨盘吊具

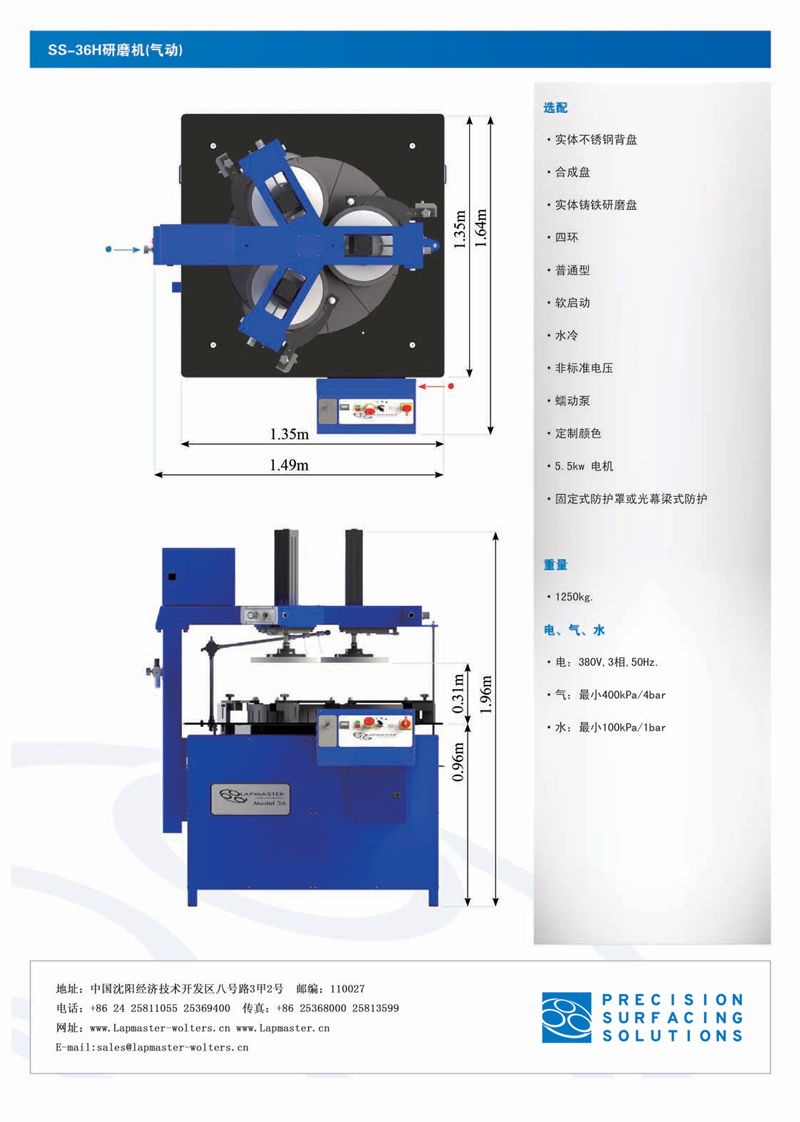

选配
· 实体不锈钢背盘
· 合成盘
· 实体铸铁研磨盘
· 四环
· 普通型
· 软启动
· 水冷
· 非标准电压
· 蠕动泵
· 定制颜色
·5.5kw 电机
· 固定式防护罩或光幕梁式防护
重量
·1250kg.
电、气、水
· 电：380V,3相，50Hz.
· 气：最小400kPa/4bar
·水：最小100kPa/1bar
