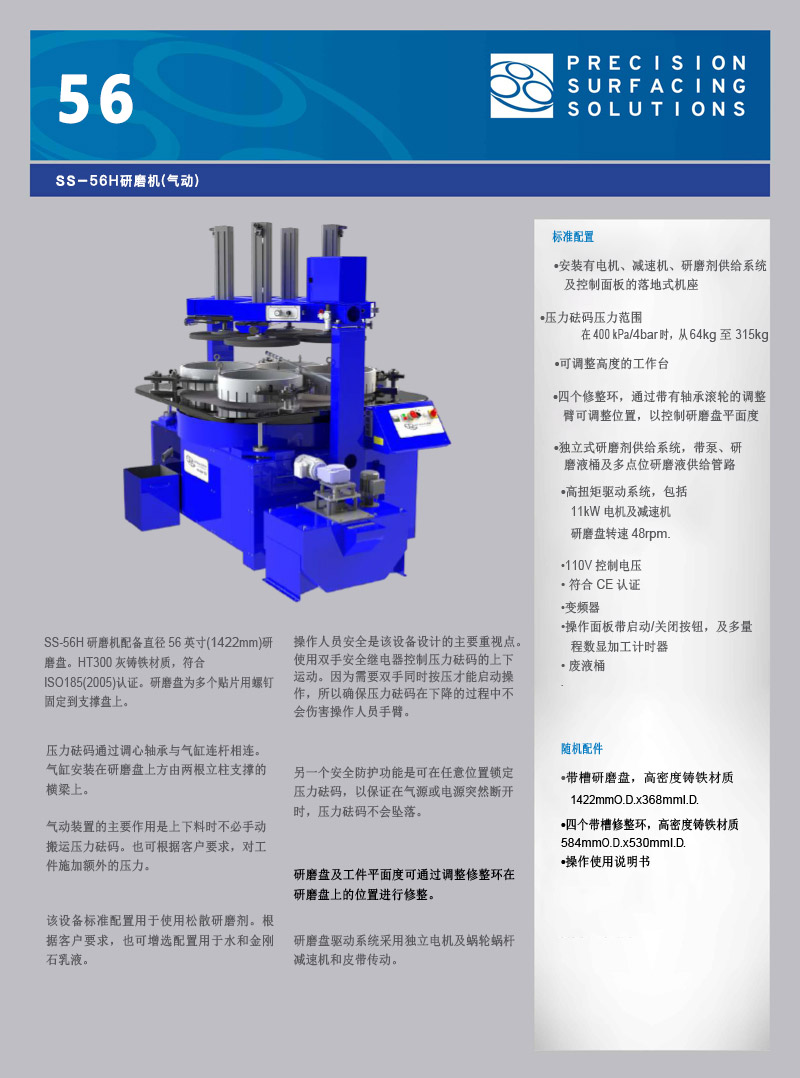

SS-56H研磨机配备直径56英寸(1422mm)研磨盘。HT300灰铸铁材质，符合ISO185(2005)认证。研磨盘为多个贴片用螺钉固定到支撑盘上。
压力砝码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
气动装置的主要作用是上下料时不必手动搬运压力砝码。也可根据客户要求，对工件施加额外的压力。
该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压力砝码的上下运动。因为需要双手同时按压才能启动操作，所以确保压力砝码在下降的过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力砝码，以保证在气源或电源突然断开时，压力砝码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
•安装有电机、减速机、研磨剂供给系统及控制面板的落地式机座
•压力砝码压力范围在400 kPa/4bar时，从64kg至315kg
•可调整高度的工作台
•四个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘平面度
•独立式研磨剂供给系统，带泵、研磨液桶及多点位研磨液供给管路
•高扭矩驱动系统，包括11kW电机及减速机研磨盘转速48rpm.
•110V控制电压
• 符合CE认证
•变频器
•操作面板带启动/关闭按钮，及多量程数显加工计时器
• 废液桶
随机配件
•带槽研磨盘，高密度铸铁材质1422mmO.D.x368mmI.D.
•四个带槽修整环，高密度铸铁材质584mmO.D.x530mmI.D.
•操作使用说明书
