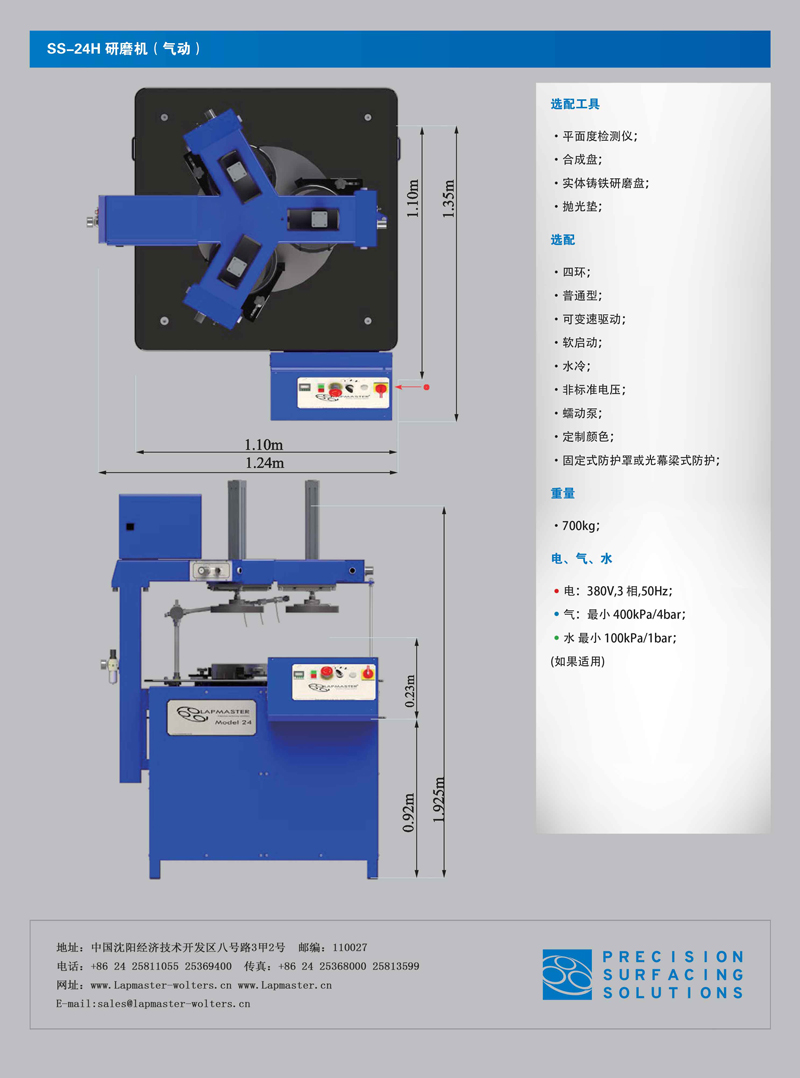

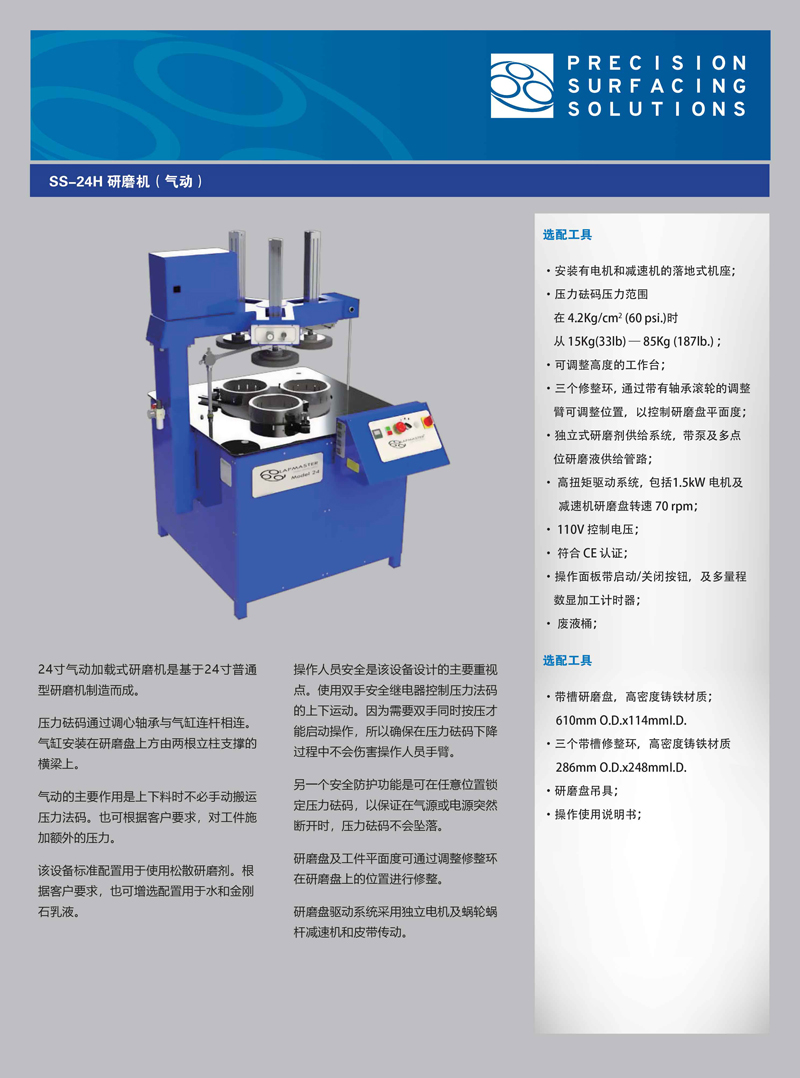

SS-24H研磨机（气动）

SS-24H研磨机（气动）

产品分类: 单面设备
产品描述:

24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。

压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。

气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。

该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。

咨询详情
24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。
压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。
该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压力法码的上下运动。因为需要双手同时按压才能启动操作，所以确保在压力码下降过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力码，以保证在气源或电源突然断开时，压力码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
选配工具
·安装有电机和减速机的落地式机座；
·压力砝码压力范围
在4.2Kg/cm²(60 psi.)时从 15Kg(33lb)—85Kg (187Ib.) ;
·可调整高度的工作台；
·三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘平面度；
·独立式研磨剂供给系统，带泵及多点位研磨液供给管路；
·高扭矩驱动系统，包括1.5kW电机及减速机研磨盘转速70rpm；
·110V控制电压；
·符合CE认证；
·操作面板带启动/关闭按钮，及多量程数显加工计时器；
·废液桶；


选配工具
·带槽研磨盘，高密度铸铁材质；610mm 0.D.x114mml.D.
·三个带槽修整环，高密度铸铁材质286mm 0.D.x248mml.D.
·研磨盘吊具；
·操作使用说明书；
  • 设备特点
    24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。
    压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
    气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。
    该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
    操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压力法码的上下运动。因为需要双手同时按压才能启动操作，所以确保在压力码下降过程中不会伤害操作人员手臂。
    另一个安全防护功能是可在任意位置锁定压力码，以保证在气源或电源突然断开时，压力码不会坠落。
    研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
    研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
  • 标准配置
    选配工具
    ·安装有电机和减速机的落地式机座；
    ·压力砝码压力范围
    在4.2Kg/cm²(60 psi.)时从 15Kg(33lb)—85Kg (187Ib.) ;
    ·可调整高度的工作台；
    ·三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘平面度；
    ·独立式研磨剂供给系统，带泵及多点位研磨液供给管路；
    ·高扭矩驱动系统，包括1.5kW电机及减速机研磨盘转速70rpm；
    ·110V控制电压；
    ·符合CE认证；
    ·操作面板带启动/关闭按钮，及多量程数显加工计时器；
    ·废液桶；


  • 设备配置
    选配工具
    ·带槽研磨盘，高密度铸铁材质；610mm 0.D.x114mml.D.
    ·三个带槽修整环，高密度铸铁材质286mm 0.D.x248mml.D.
    ·研磨盘吊具；
    ·操作使用说明书；
SS-24H研磨机（气动） SS-24H研磨机（气动）

产品推荐

M9
M9

M9机床为标准五轴磨削机床，最高可配到6轴；适应磨削，铣削，钻削，测量，配备自动换刀机构。床动态精度根据ISO230-2 定位精度≤ 4微米 ，重复定位精度≤ 2微米。

产品详细

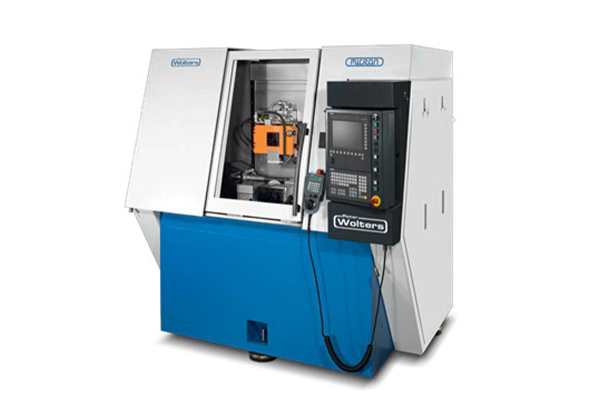

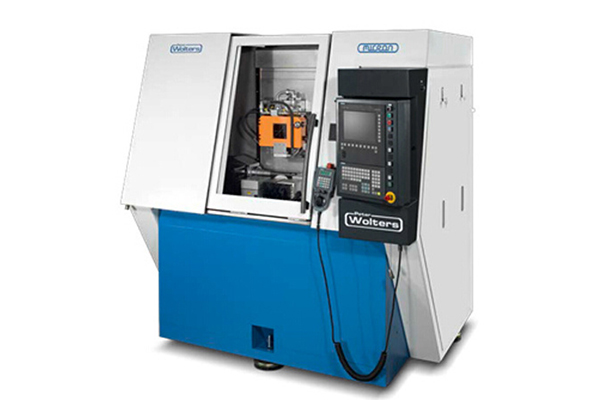

MICRON-MACRO-I
MICRON-MACRO-I

“Macro”系列采用创新的（MWH）设计理念。所有定位及精磨时的线性动作均由精磨头实现。与传统的立柱移动和工作台移动不同，本机各轴采用紧凑结构，可实现最佳受力分布及最小的受热变化，这些特性使得设备实现长期、最佳的加工控制。

产品详细
AC microLine® 1200 eco
AC microLine® 1200 eco

双面批量加工设备最大工件可达直径260mm，50mm厚为工件的高精密加工而设计，适用于研磨和抛光。

产品详细
研磨、抛光及珩磨耗材
研磨、抛光及珩磨耗材

Lapmaster Wolters提供用于平面研磨、抛光加工及内孔表面加工的各种规格的传统磨料、金刚石磨料、抛光液、研磨膏、抛光布、油石条及金刚石铰刀等耗材。产品可广泛应用于各类金属和非金属材料的加工。

产品详细
DSC 1000-F
DSC 1000-F

双端面抛光机可加工工件尺寸至290 MM 直径、50MM 厚度。

产品详细
DW288-S4
DW288-S4

工件尺寸：最大直径 8 英寸 ×420 毫米·优化砂浆切割液管理·在碳化硅（SiC）及 8 英寸半导体行业堪称同类最佳·适用于不同规格的多样化应用

产品详细

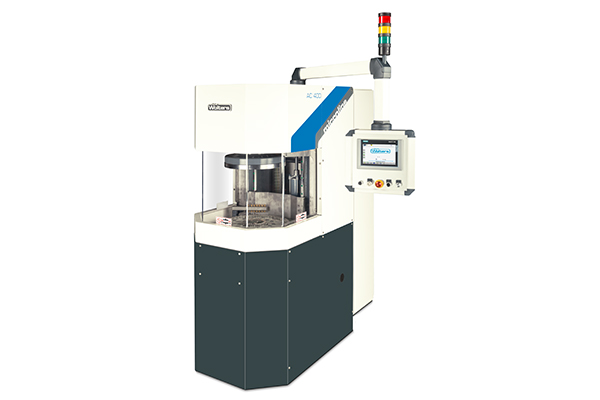

AC400
